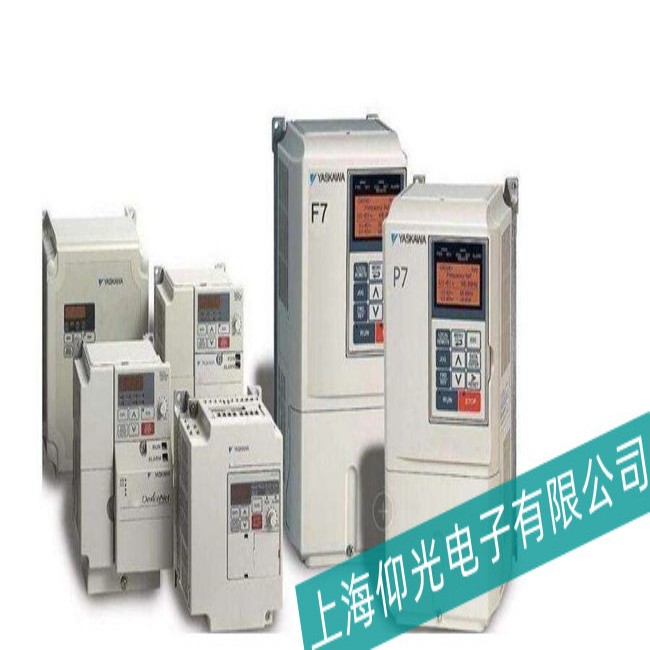

安川变频器CIMR-F7B40P4出现负载短路（LF）故障时，表明输出侧（U/V/W）存在短路或绝缘失效。以下是分步维修指南：
一、外部因素排查
-
电机与负载检查
- 绝缘测试：用兆欧表测量电机绕组对地绝缘（应≥0.5MΩ），若≤0.1MΩ则可能匝间短路或绕组接地。
- 机械卡滞：检查电机是否因轴承损坏、润滑不足或传动机构卡滞导致堵转。
-
电缆与接线检查
-
短路风险：检查动力电缆（U/V/W）是否破皮导致相间短路，尤其是弯曲或移动部位。
-
接线错误：确认电机接线盒内无接线错误（如误接PE线至相线）。
-
端子紧固：检查变频器与电机间的U/V/W端子及PE线是否松动。
-
二、变频器内部检查
-
功率�？椋↖GBT）检测
- 短路判断：断开主回路，测量IGBT的CE极间电阻（正常应>100kΩ），若电阻接近0Ω则IGBT损坏。
- 驱动电路：检查驱动IC（如PC929）及驱动电阻是否烧毁，若异常需更换。
-
电流检测电路
- 传感器失效：检查输出侧霍尔传感器或电流互感器是否损坏（需测量输出信号）。
- 控制板元件：观察控制板是否有烧焦痕迹，重点检测运放芯片（如LM324）是否失效。
-
电容与散热系统
-
直流母线电容：测量电容容量（若下降超过20%需更换），检查电容是否鼓包或漏液。
-
散热状态：清理散热片积灰，确认风扇运转正常（若风扇故障需更换）。
-
三、参数设置调整
-
电子热继电器
- 电流阈值（E2-01）：确认电机额定电流设置是否超过变频器额定值40A，若过高需调低。
-
接地故障检测
-
灵敏度调整（E1-08/E1-09）：适当降低接地故障检测灵敏度（如从50%调至30%），但需平衡保护有效性。
-
四、专业维修建议
若以上步骤未解决问题，可能存在以下深层故障：
- 控制板程序缺陷：尝试升级变频器固件（需官方工具及程序）。
- 多器件级联故障：如IGBT短路引发驱动电路损坏，需全面检修。
- 内部电路受潮：变频器受潮导致绝缘下降，需烘干处理或更换元件。
建议：复杂硬件故障需联系安川授权维修点，避免非专业拆卸导致二次损坏。
五、预防措施
-
定期维护：每季度检查电机绝缘、电缆状态及散热系统。
-
环境控制：保持变频器环境干燥、通风，加装防尘罩。
-
保护升级：在变频器输出侧加装快速熔断器或短路保护器。
-
参数备份：通过操作面板或软件备份参数，防止误操作丢失。
通过以上步骤，可系统性解决CIMR-F7B40P4的负载短路故障。若涉及功率�？�、控制板或更换电容，建议优先使用原厂配件以确保兼容性。维修前务必断开主电源，确保安全操作。
上海仰光电子维修安川变频器CIMR-F7B40P4常见故障现象有 ：整流�？樗鸹�、逆变�？樗鸹�、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
