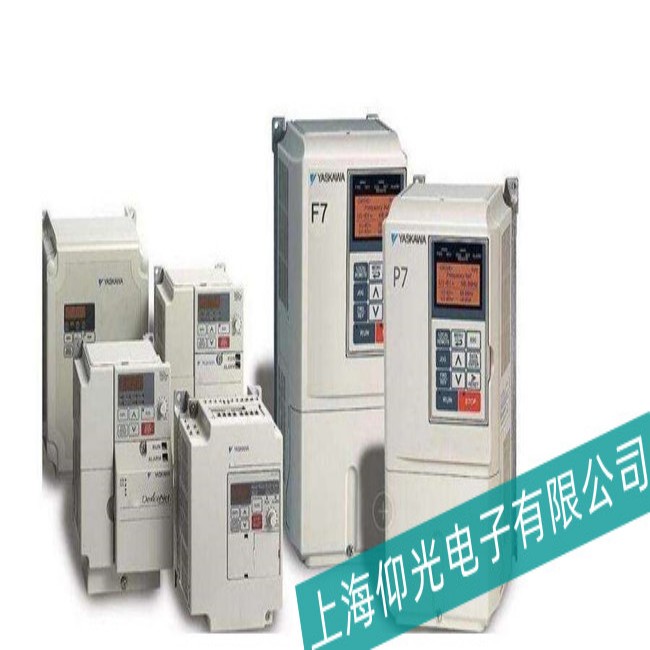

安川变频器CIMR-F7B40P4出现接地故障（GF）时，通常表明输出侧存在对地短路或绝缘问题。以下是分步维修指南：
一、外部因素排查
-
电机与电缆检查
- 绝缘测试：用兆欧表测量电机绕组对地绝缘（应≥0.5MΩ），若低于0.1MΩ则可能匝间短路或绕组接地。
- 电缆破损：检查动力电缆（U/V/W）及接地线（PE）是否破皮，尤其是弯曲或移动部位。
- 接线错误：确认电机接线盒内无接线错误（如相序接反或误接PE线）。
-
接地系统检查
-
单点接地：确保电机外壳单独接地，避免变频器与电机重复接地形成环流。
-
接地电阻：测量接地电阻（应≤4Ω），若过高需改善接地体。
-
二、变频器参数检查
-
接地故障阈值调整
- 检测灵敏度（E1-08/E1-09）：适当降低接地故障检测灵敏度（如从50%调至30%），但需平衡保护有效性。
- 电子热继电器（E2-01~E2-04）：确认电机额定电流（E2-01）是否设置正确（需≤变频器额定电流40A）。
-
保护功能验证
-
复位操作：通过操作面板执行故障复位（按“STOP”+“RESET”键），观察是否误报。
-
参数初始化：若参数混乱，尝试恢复出厂设置（参数C1-01=10，后断电重启）。
-
三、硬件故障排查
-
电流检测电路
- 霍尔传感器：检查输出侧霍尔传感器（如损坏需更换）。
- 控制板元件：观察控制板是否有烧焦痕迹，测量关键元件（如运放、光耦）是否损坏。
-
功率�？榧觳�
- IGBT短路：测量IGBT的CE极间电阻（正常应>100kΩ），若短路需更换功率�？�。
- 驱动电路：检查驱动IC（如PC929）及驱动电阻是否异常。
-
电容与散热系统
-
直流母线电容：测量电容容量（若下降超过20%需更换）。
-
散热风扇：检查风扇是否运转，散热片是否积灰导致IGBT过热。
-
四、专业维修建议
若以上步骤未解决问题，可能存在以下深层故障：
- 控制板故障：CPU或检测芯片损坏（需更换控制板）。
- 内部电路受潮：变频器受潮导致绝缘下降，需烘干处理或更换元件。
- 固件缺陷：尝试升级变频器固件（需官方工具及程序）。
建议：复杂硬件故障需联系安川授权维修点，避免非专业拆卸导致二次损坏。
五、预防措施
-
定期维护：每季度检查电机绝缘、电缆状态及接地系统。
-
环境控制：保持变频器环境干燥、通风，加装防尘罩。
-
保护升级：在变频器输出侧加装接地故障继电器（如GF继电器）。
通过以上步骤，可系统性解决CIMR-F7B40P4的接地故障。若涉及功率�？榛蚋豢刂瓢澹ㄒ橛畔仁褂迷浼匀繁＜嫒菪�。
上海仰光电子维修安川变频器CIMR-F7B40P4常见故障现象有 ：整流�？樗鸹�、逆变�？樗鸹�、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
