针对西门子变频器G120的过压故障，以下是一个详细的维修方案：
一、故障原因分析
过压故障通常是由于变频器的直流母线电压超过其设定的阀值引起的。可能的原因包括：
- 输入电源电压过高：电源电压波动或超过变频器的额定电压范围。
- 负载能量回馈：大惯量负载减速、位能性负载下降或负载突变时，电机产生的回馈电压过高。
- 硬件问题：变频器直流电压检测回路故障，或输出侧电缆、电机接地故障，或电机端子虚接。
- 参数设置不合理：如使用了PID功能，但PI参数设置不当，导致系统响应过快。
二、维修步骤
-
检查输入电源电压
- 使用万用表测量输入电源电压，确认是否在变频器的额定电压范围内。
- 如果电源电压过高，应调整电源电压至正常范围，或安装稳压设备以稳定电源电压。
-
检查负载情况
- 观察负载的运行状态，确认是否存在大惯量负载减速、位能性负载下降或负载突变的情况。
- 对于大惯量负载，可以延长斜坡时间（如参数P1121），或使用最大电压控制器（如V/F方式下设置P1280，矢量方式下设置P1240）来避免过电压。
-
检查硬件问题
- 检查变频器直流电压检测回路是否正常，有无损坏或接触不良的元件。
- 检查输出侧电缆和电机是否接地，电机端子是否虚接。
- 如果发现硬件问题，应及时修复或更换损坏的元件。
-
检查参数设置
- 通过变频器的操作面板或编程软件，检查相关参数设置是否合理。
- 特别关注与过压保护相关的参数，如过电压阀值（此值通常固化在变频器中，无法修改）。
- 如果使用了PID功能，检查PI参数设置是否合适，避免系统响应过快导致过电压。
-
复位故障并测试
- 在排除故障后，对变频器进行故障复位操作。
- 对变频器进行空载和带载测试，确认故障是否已解决，并观察变频器在各种工况下的运行情况。
三、预防措施
- 定期维护：定期对变频器进行清洁、检查和保养，确保设备的正常运行。
- 合理选型：根据负载特性和运行要求，选择合适的变频器型号和规格。
- 正确安装和使用：按照说明书正确安装和接线，避免误操作导致故障。
- 加强监控：安装电压、电流等监控设备，实时监测变频器的运行状态，及时发现并处理异常情况。
四、注意事项
- 安全操作：在维修过程中，务必遵守安全操作规程，确保在断电状态下进行维修，使用绝缘工具，避免触电事故。
- 专业维修：对于复杂或不确定的故障，建议联系专业的维修人员进行处理，避免因操作不当造成设备损坏或人身伤害。
-
记录维修过程：详细记录维修过程中的每一步操作和测试结果，为后续维修提供参考。
通过以上维修方案，可以有效地解决西门子变频器G120的过压故障，确保设备的稳定运行。

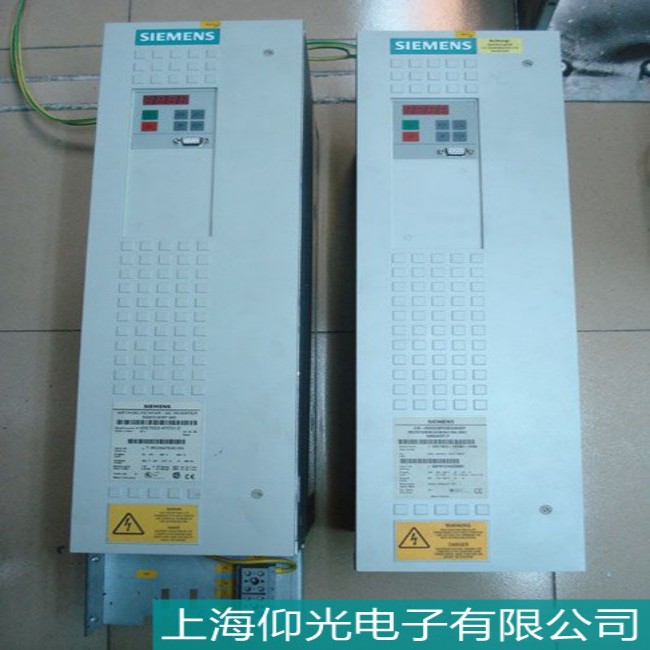

上海仰光电子维修西门子变频器G120常见故障现象有 ：整流�？樗鸹�、逆变�？樗鸹�、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
