通力变频器维修常见故障及方法由于V3F16L变频器直接拖动的负载电梯曳引电机，实际运行电流通常较大，因此，作为电梯控制的设备来讲，故障率相对较高。
通力变频器维修常见故障及方法如下：
1、电梯运行时出现严重抖动。
2、V3F16L变频器内部存在短路故障，导致供电电源跳闸。
3、电梯在检修状态下只能朝一个方向运转，若要朝另一个方向运转，一起动就立马停车。
4、电梯突然发生死机现象，若断电后再送电又能正常运转起来，但运转一会后又会发生死机现象。
5、不管是在检修状态还是在正常状态，电梯都不能正常运转。
需要说明的是，当界面板中的V3F指示灯亮时，并不代表V3F16L就一定正常。很多时候V3F指示灯亮，但最后查出问题的原因还是V3F16L变频器故障所致。
通力变频器故障代码
在通力电梯正常运行中，一旦出现故障，维修人员可以通过通力电梯的LOP电路板的数码管读出当前故障代码和过去电梯出现的故障代码，通过故障代码分析引起故障的可能原因。通力电梯故障代码可整体划分为控制系统故障代码、驱动系统故障代码以及群控系统故障代码三个部分。
1、通力电梯控制系统发生故障时经常出现的故障码有：
0021：安全回路故障，当通力电梯的安全回路中的安全保护开关或之间的连线出故障时，或者检修开关处于检修状态没启动时就会出现0021故障码。当电梯在正常运行状态下出现故障不能走梯，并在LOP电路板的数码管上显示0021故障代码时，说明引起电梯故障的范围在安全回路部分，维修人员只要仔细检查安全回路就可以查出引发故障的元件。
0022及0023：当电梯出现0022故障代码时，说明电梯的厅门电气锁开关或之间的连接线存在故障，重点检查电梯的厅门电气锁开关或之间的连接线就可以查出故障的原因；当出现0023故障代码时，说明是轿门电气锁开关或之间的接线存在故障，只要检查轿门电气锁开关或之间的接线就可查出故障原因。
0025：当电梯出现0025故障代码时，说明通力电梯没有具备启动运行的条件，这时常伴随主接触器指示灯不亮或常亮的情况。对于这种故障，只要更换V3F16L变频器就可以排除0025故障了。
026：当电梯出现0026故障代码时，说明驱动系统存在故障。驱动系统包括V3F16L变频器、测速机、曳引电机、制动电阻等，上述器件只要有一个性能不良或存在故障就可能会出现0026故障代码，其中，V3F16L变频器更容易出现故障。V3F16L变频器出现故障时还会伴随V3F指示灯不亮的情况。
0048：当电梯出现0048故障时，说明电梯门光幕存在问题，这种故障一般会伴随不能关门的故障。另外，0048故障很多时候是门光幕表面积灰太多造成的，只要清理积灰或重新调整门光幕的位置即可解除0048故障。
2、通力电梯驱动系统经常出现的故障码有：
0101：当电梯出现0101故障码时，说明驱动系统中的V3F16L变频器检测到电梯故障，强制停止输出。对于显示0101故障代码的情况，通常更换新的V3F16L变频器就可以解决此故障。
0106：当电梯出现0106故障码时，说明V3F16L变频器或参数设置有问题，提示需要检查第6菜单有关参数设置正确与否，或者直接更换新的V3F16L变频器来解决0106故障。
通力变频器维修案例

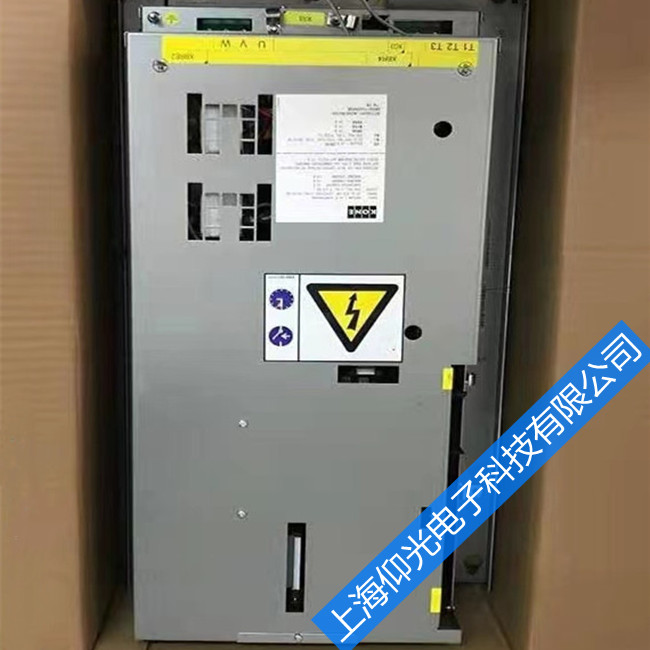

某大型酒店有8部通力电梯，变频器都是V3F16L KM769900G01，其中一台在晚上10点多钟正常运行时突然出现故障而导致电梯停车，酒店的维修师傅判断是变频器问题。第二天上午，该酒店维修师傅给我打来电话，说有一台电梯变频器坏了，拿来给我修。
大概等了一个半小时，酒店维修人员把故障变频器送来了。变频器看上去很干净，也比较新，酒店维修师傅说用了大概3年多时间。由于V3F16L KM769900G01变频器的直流母线没有引出端子，因此，检测整流和逆变不是很方便，必须打开变频器才好进行检测。将变频器外罩拆开后，看到里面的几块电路板也挺干净的，没有发现明显的损坏器件，也没有闻到什么焦糊味。随后就是动用万用表来进行检测了。
将万用表测量档位打到二极管档，检测变频器的整流和逆变部分，没有问题，就是说两部分的二极管特性正常。于是，将目标转到6路驱动电路上，经过仔细测量，发现变频器V相上下桥驱动电路阻值明显不对，上桥IGBT的G、E之间直接短路，下桥IGBT的G、E之间阻值比正常阻值�。〖觳饨峁苊飨裕？锽SM50GP120不保，同时驱动电路也完蛋。接下来的工作就是拆�？榱耍と鹊缋犹�。。。。一番折腾过后，终于将�？椴鹆讼吕矗僮邢讣觳馇宓腣相驱动电路，查出上桥驱动回路的AJ312、D23、D26、D29和下桥驱动回路的AJ312、D328损坏。将所有的损坏元件更换，给驱动板加电测试，发现下桥正向供电电压略微偏低，只有+14.2V，反向截止电压有-5.6V，更换电容C79、C80、C302、C304后，电压从+14.2V恢复到+17.4V，问题排除！ 变频器修复好后，装上电梯，运行正常。
