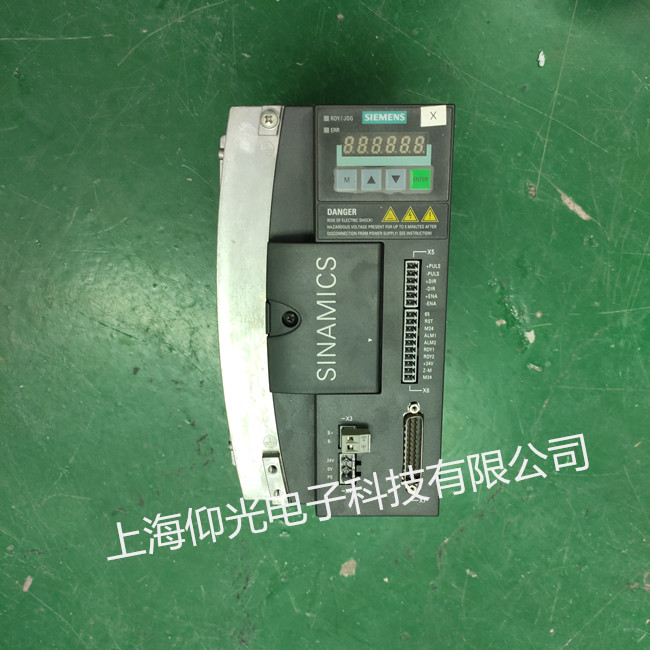

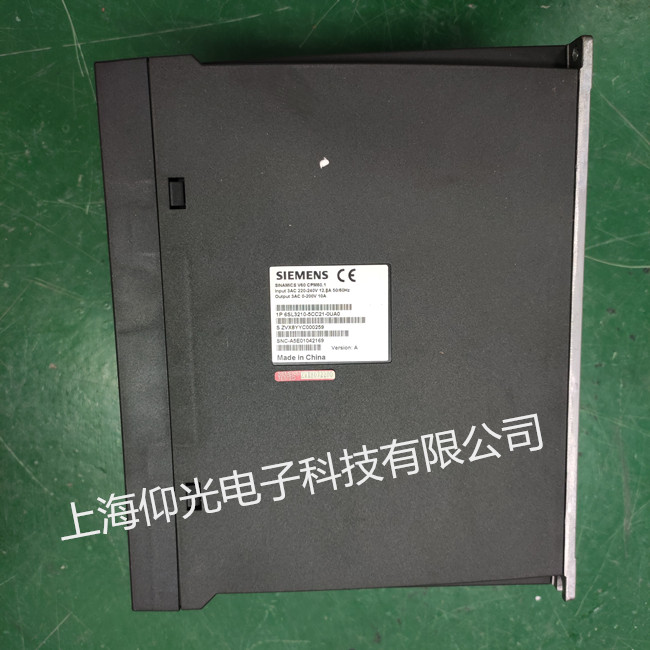

西门子v60修理驱动器维修报警故障；
当电机转动时， LED灯闪烁
故障原因：HALL相位错误。
处理方法：检查电机相位设定开关(60º/120º)是否正确。多数无刷电机都是120º相差。
故障原因：HALL传感器故障
处理方法：当电机转动时检测Hall A, Hall B, Hall C的电压。电压值应该在5VDC和0之间。
LED灯始终保持红色
故障原因：存在故障。
处理方法：原因: 过压、欠压、短路、过热、驱动器禁止、HALL无效
例1．进线快速熔断器熔断的故障维修
故障现象：一台配套SIEMENS 8MC的卧式加工中心，在电网突然断电后开机，系统无法起动。
分析与处理过程：经检查，该机床X轴伺服驱动器的进线快速熔断器已经熔断。该机床的进给系统采用的是SIEMENS 6RA系列直流伺服驱动，对照驱动器检查伺服电动机和驱动装置，未发现任何元器件损坏和短路现象。检查机床机械部分工作亦正常，直接更换熔断器后，起动机床，恢复正常工作。分析原因是由于电网突然断电引起的偶发性故障。
例2．SIEMENS 8MC测量系统故障的维修
故障现象：一台配套SIEMENS 8MC的卧式加工中心，当X轴运动到某一位置时，液压电动机自动断开，且出现报警提示：Y轴测量系统故障。断电再通电，机床可以恢复正常工作，但X轴运动到某一位置附近，均可能出现同一故障。
分析与处理过程：该机床为进口卧式加工中心，配套SIEMENS 8MC数控系统，SIEMENS 6RA系列直流伺服驱动。由于X轴移动时出现Y轴报警，为了验证系统的正确性，拨下了X轴测量反馈电缆试验，系统出现X轴测量系统故障报警，因此，可以排除系统误报警的原因。检查X轴在出现报警的位置及附近，发现它对Y轴测量系统(光栅)并无干涉与影响，且仅移动Y轴亦无报 警，Y轴工作正常。再检查Y轴电动机电缆插头、光栅读数头和光栅尺状况，均未发现异常现象。考虑到该设备属大型加工中心，电缆较多，电柜与机床之间的电缆长度较长，且所有电缆均固定在电缆架上，随机床来回移动。根据上述分析，初步判断由于电缆的弯曲，导致局部断线的可能性较大。维修时有意将X轴运动到出现故障点位置，人为移动电缆线，仔细测量Y轴上每一根反馈信号线的连接情况，最终发现其中一根信号线在电缆不断移动的过程中，偶尔出现开路现象；利用电缆内的备用线替代断线后，机床恢复正常。
故障现象：一台配套SIEMENS 850系统、6RA26**系列直流伺服驱动系统的进口卧式加工中心，在开机后，手动移动X轴，机床X轴工作台不运动，CNC出现X跟随误差超差报警。
分析与处理过程：由于机床其他坐标轴工作正常，X轴驱动器无报警，全部状态指示灯指示无故障，为了确定故障部位，考虑到6RA26**系列直流伺服驱动器的速度/电流调节板A2相同，维修时将X轴驱动器的A2板与Y轴驱动器的A2板进行了对调试验。经试验发现，X轴可以正常工作，但Y轴出现跟随超差报警。根据这一现象，可以得出X轴驱动器的速度/电流调节器板不良的结论。根据SIEMENS 6RA26**系列直流伺服驱动器原理图，测量检查发现，当少量移动X轴时驱动器的速度给定输入端57与69端子间有模拟量输入，测量驱动器检测端B1，速度模拟量电压正确，但速度比例调节器N4(LM301)的6脚输出始终为0V。对照原理图逐一检查速度调节器LM301的反馈电阻R25、R27、R21，偏移调节电阻R10、R12、R13、R15、R14、R12，以及LM301的输入保护二极管V1、V2，给定滤波环节R1、C1、R20、V14，速度反馈滤波环节的R27、R28、R8、R3、C5、R4等外围元器件，确认全部元器件均无故障。因此，确认故障原因是由于LM301集成运放不良引起的；更换LM301后，机床恢复正常工作，故障排除。
