示波器是当代电器维修中不可或缺的一种仪器设备。拥有它专业技术人员就能迅速、精确的寻找常见故障所属，因此 恰当、娴熟应用示波器是电器维修员的的必修课。

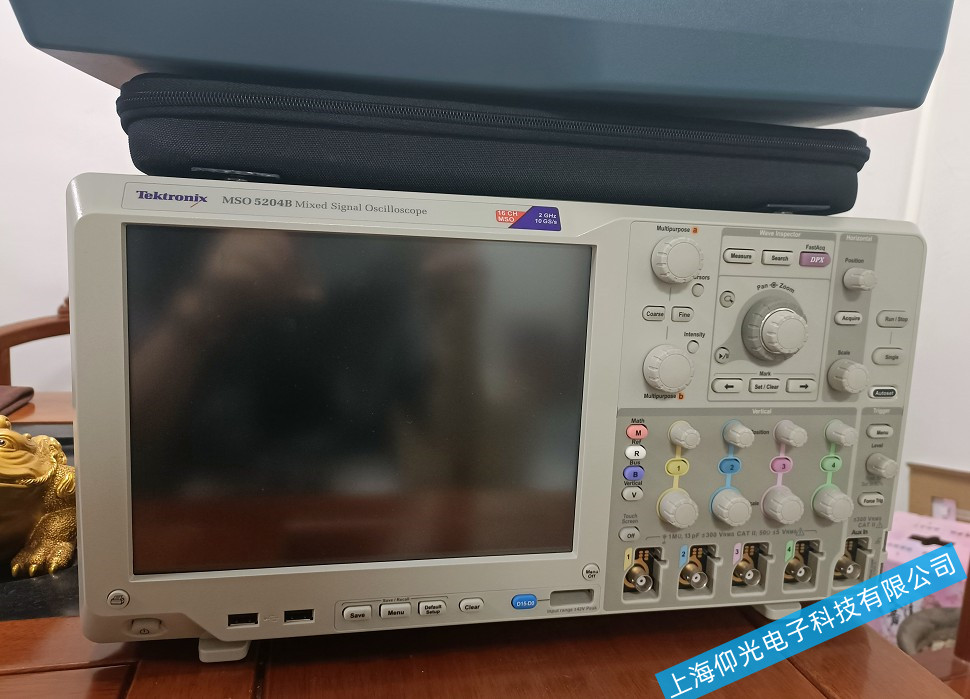

尽管示波器的型号、型号规格、品种齐全，但其基础构成和作用却如出一辙，下面详细介绍泰克示波器的操作方法。
一、控制面板详细介绍
1.色度和集聚旋钮
色度调理旋钮用以调理光迹的色度(一些示波器称之为"辉度")，应用时应使色度适当，若过亮，简易毁坏示波管。集聚调理旋钮用以调理光迹的集聚(大小)水平，应用时以图型明确为宜。
2.信号键入通道
常见示波器多见双踪示波器，有两个键入通道，各自为通道1(CH1)和通道2(CH2)，可各自接好示波器摄像头，再将示波器机壳接地装置，探头插至被测位置开展精确测量。
3.通道选择键(挺直方法挑选)
常见示波器有五个通道选择键：
(1)CH1：通道1独立显现;
(2)CH2：通道2独立显现;
(3)ALT：两通道更替显现;
(4)CHOP：两通道时断时续显现，用以扫描仪速率比较慢时双踪显现;
(5)ADD：两通道的信号累加。维修中以挑选通道1或通道2为多。
4.挺直敏感度调理旋钮
调理挺直偏移敏感度，应依据键入信号的力度调理旋钮的方向，将该旋钮标示的标值(如0.9V/div，说明挺直方位每格力度为0.9V)乘于被测信号在显示屏挺直方位所占格数，即得到该被测信号的力度。
5.挺直挪动调理旋钮
用以调理被测信号光迹在显示屏挺直方位的方向。
6.水准扫描仪调理旋钮
调理水准速率，应依据键入信号的頻率调理旋钮的方向，将该旋钮标示标值(如0.5ms/div，说明水平方向每格時间为0.5ms)，乘于被测信号一个周期时间占据格数，即得到该信号的周期时间，也可以计算成頻率。
7.水准方向调理旋钮
用以调理被测信号光迹在显示屏水平方向的方向。
8.开启方法挑选
示波器一般有四种开启方法：
(1)常态化(NORM)：无信号时，显示屏上无显现;有信号时，与脉冲信号**协作显现稳定波型;
(2)积极(AUTO)：无信号时，显示屏上显现光迹;有信号时与脉冲信号**协作显现稳定的波型;
(3)电视机场(TV)：用以显现电视机场信号;
(4)最高值积极(P-PAUTO)：无信号时，显示屏上显现光迹;有信号时，不用调理脉冲信号即能获得稳定波型显现。该方法要是一些示波器(比如CALTEK梅帝澳波CA8000系列产品示波器)中采用。
9.开启源挑选
示波器开启源有内开启源和外开启源二种。倘若挑选外开启源，那么开启信号需从外开启源键入端键入，家电修理中非常少采用这类方法。倘若挑选内开启源，一般挑选通道1(CH1)或通道2(CH2)，应依据键入信号通道挑�。热艏胄藕磐ǖ捞粞∥ǖ�1，则内开启源也应挑选通道1。
二、测量法
1.力度和頻率的测量法(以检测示波器的校正信号为例子)
(1)将示波器摄像头刺入通道1插口，并将摄像头上的衰减系数放置"1"档;
(2)将通道挑选放置CH1，藕合方法放置DC档;
(3)将摄像头探扎针进校正信号源小圆孔内，此时示波器显示屏展现光迹;
(4)调理挺直旋钮和水准旋钮，使显示屏显现的波形图稳定，并将挺直调整和水准调整放置校正方向;
(5)读取波形图在挺直方位所占格数，乘于挺直衰减系数旋钮的标示标值，获得校正信号的力度;
(6)读取波型每一个周期时间在水平方向所占格数，乘于水准扫描仪旋钮的标示标值，获得校正信号的周期时间(周期时间的最后为頻率);
(7)一般校正信号的頻率为1kHz，力度为0.9V，用于校正示波器內部扫描仪震荡器頻率，倘若异常，应调理示波器(內部)相对电阻器，直到相符合终止。
2.示波器应用举例说明(以精确测量788手机上13MHz脉冲发生器为例子)
手机上中的13MHz数字时钟信号一切正常是启动的必备条件，因而维修时要经常精确测量有没有13MHz数字时钟信号。流程以下：
(1)开启示波器，调理色度和集聚旋钮，使显示屏上显现一条色度适度、集聚优良的水准亮线;
(2)按所述方法校正好示波器，随后将藕合方法放置AC档;
(3)将示波器摄像头的接地装置夹夹在手机线路板的接详细地址，探头插到788手机CPU第脚;
(4)接入手机上开关电源，按开机键，调理挺直扫描仪水友谊扫描仪旋钮，观查显示屏上是否展现稳定的波型，倘若沒有，一般表明沒有13MHz信号。
